品茗安控典型案例锦集

北京新机场塔机安全监控管理系统

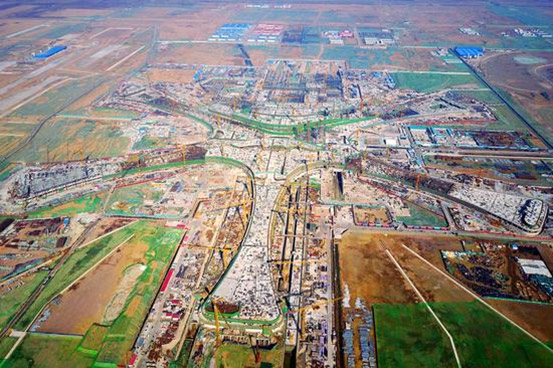

北京新机场主体工程已开工建设，配套设施已完成设计并将陆续开工，北京新机场T1航站区建筑群总面积143万平方米，航站楼主体103万平方米，分为三个标段，分别由北京城建，北京建工，中建八局实施，总工期1218个日历天，计划于2019年7月15日交付。目前航站楼混凝土结构已经封顶。

核心区工程

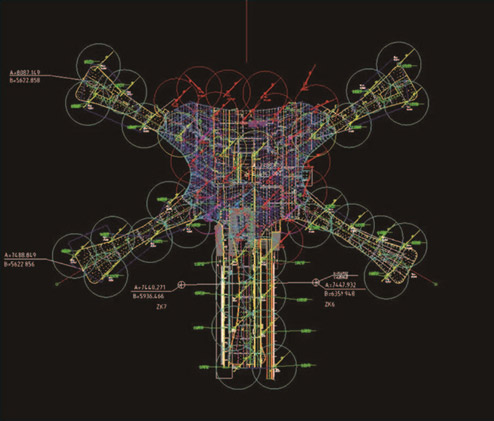

核心区工程由北京城建集团承建，该工程项目体量大、作业面广、工况及为复杂。现场共有27台塔吊（10台平臂塔和17台塔头塔),由于该工程塔吊类型多、分布密集、碰撞类型多，安全隐患极大；

1、塔吊交叉作业数量大：该项目平均1台塔吊与4台塔吊交叉作业，最多的8号塔吊与周边7台塔吊都存在碰撞隐患；

2、碰撞类型复杂：本项目由于塔吊类型多，交叉作业密度大，故碰撞类型非常多，存在钢绳碰起重臂、钢绳碰平衡臂、下垂钢绳碰起重臂、起重臂碰高塔下垂配重、钢绳碰拉杆、拉杆碰下垂钢绳、起重臂碰低塔拉杆、起重臂碰高塔下垂配重等多种碰撞形式；

3、该项目塔群数量大，碰撞形式多，对现场塔群的防碰撞通讯要求极高，如何保障现场防碰撞通讯的及时性、准确性、可靠性是个巨大的挑战。

4、指廊工程有8台塔吊与核心区塔吊交叉作业，且该两个工程分别属于北京城建与北京建工管理，40多台塔吊组成一个密集的塔吊群，如何保证塔吊群的安全运行特别是有效避免塔吊运行中的碰撞、剐蹭等安全隐患是管理难点和重点；

5、该工程是国家重点工程，是政府、社会、新闻舆论关注的焦点，安全施工、科技施工、智慧施工是项目的重点要求，运用物联网技术对塔吊等大型起重机械管理是该项目技术管理的亮点和课题。

核心区解决方案

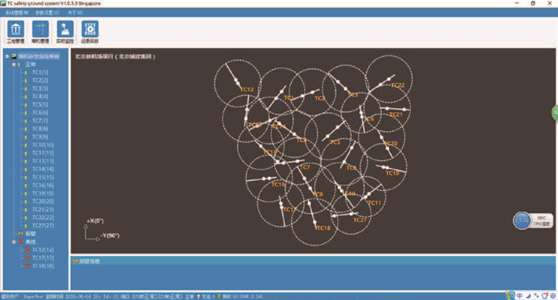

1、针对核心区塔吊类型及分布的复杂情况，我方采用海外同步的PM530V型产品，该产品支持平臂塔、塔头塔、动臂塔等混合应用，能够实现钢绳碰起重臂、钢绳碰后平臂、下垂钢绳碰平衡臂、钢绳碰拉杆、起重臂碰下垂配重等100多种碰撞算法，有效满足本项目所发生的各种碰撞管控；

2、针对本项目塔吊群密度大、通讯量量大的特点，我方在本项目创造性的采用了无线通讯双发技术，并与项目联合发表论文《大规模群塔作业防碰撞双频通讯的技术应用》应用效果

指廊工程

该工程由北京建工集团承建，整个工程由5条指廊构成，现场共使用30台塔吊：

1、项目5条指廊接近核心区的8台塔吊与城建核心区的塔吊存在交叉作业，如何避免塔吊碰撞是安全管理的重点；

2、西南指廊与东南指廊的5#塔吊有高压线经过且位于马路边作业，需要进行区域保护限制，减少作业安全隐患境复杂，安全隐患多。

指廊工程解决方案

1、该项目塔吊数量较大，但是塔吊比较分散，碰撞隐患不如核心区塔吊复杂，现场管理的难点是每个指廊与核心区相交部分的塔吊都存在交叉作业，我方将建工集团的塔吊与城建的塔吊组建成一个统一的防碰撞通讯网络，保证整个塔群的防碰撞效果。

2、西南、东南指廊的5#塔吊作业区有高压线经过，且靠近马路作业，监控设备开启区域保护功能，禁止小车经过高压线和马路，避免危险区域吊装；

应用效果

该项目塔吊监控设备10月初上线使用，使用4个多月，没有发生碰撞事故，应用状况良好。

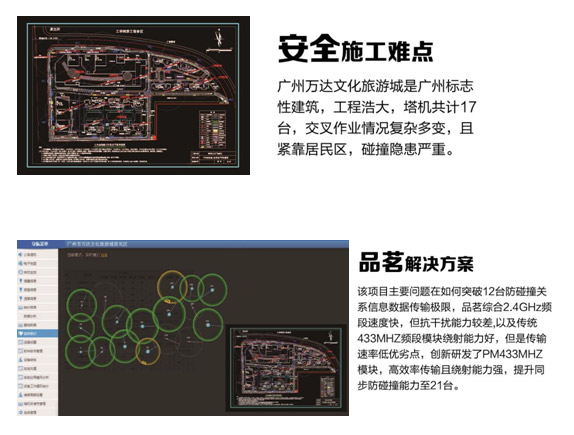

[广州市文化旅游城]

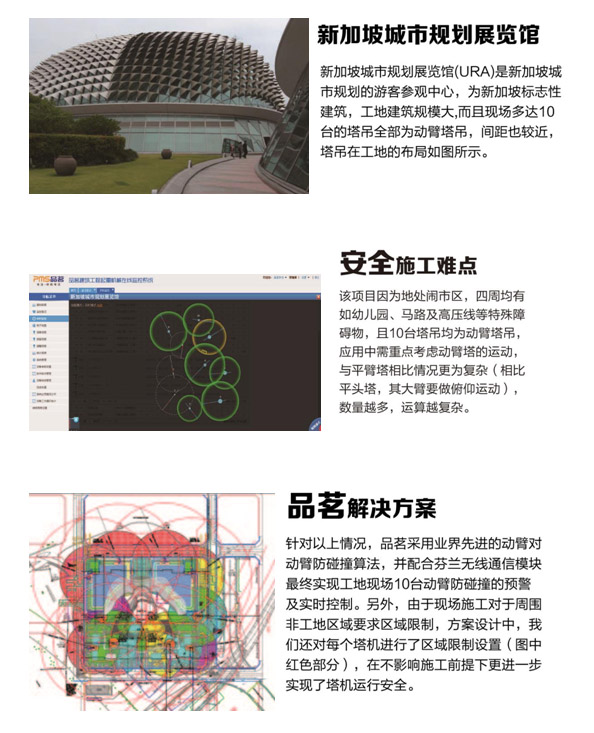

[新加坡城市规划展览馆]

中建三局华东公司——杭州慧展科技项目智慧工地信息化应用

慧展科技项目在智慧工地信息化领域的应用始于2017年2月份，应用落地之前有几个老生常谈的问题一直困扰着我们：1.本项目两年前安装过的门禁、闸机因技术不成熟起不到应有的作用，工人随意进出，人员管理有效性几乎为零；2.项目上大型起重设备的管理基本建立在人为管控上，太依赖设备科、相关班组人员的素质和能力；3.因为本项目的特殊性，有将近一半的意大利劳工，因此以往通用的喊话式安全教育方式在本项目很难起到效果；4.项目管理的方方面面太冗杂，各个子系统的管理都有一套对应的软（硬）件或平台，项目各部门使用的平台之间无法数据互通，管理成本很高，而效率很难提升。针对以上这些问题，我们做了很多次的尝试，收效不一，从17年2月和品茗初次接触开始，在历时数月的时间里我们陆陆续续在VR安全教育体验、劳务实名制、扬尘噪音监测、大型起重设备管理（塔吊防碰撞、吊钩可视化）、质安巡检等领域进行了合作，通过品茗的劳务实名制及平台，项目人员管理的模式及效果焕然一新，通过大型起重设备监管工具的应用，基本杜绝了设备管理上的盲区和隐患，通过VR安全教育体验我们对中外劳工进行了无差别的安全教育培训，效果得到了工友们的认可，最后又将工地视频监控和项目进度管理等子平台全部进行了集成和整合，从而形成了涵盖人、机、环、法四大领域的智慧工地云平台及相应管理措施。

重难点问题分析及解决：从整个智慧工地方案的实施开始，劳务实名制是我们当时最头疼的事情，两年前花了不少成本投入的方案因技术不成熟，效果无法达到预期，我们只好推倒重做，首先将人员考勤通道的闸机改造成全高闸从而避免工人肆意跨越，然后将全体员工的考勤卡与身份证做到了一一对应，确保信息对称，又采取了互联网+的模式确保每个员工每天的进出场时间都能上传云平台并记录，达到真实考勤。基于我们使用的劳务实名制平台，还能延伸到违规工人记录和VR安全教育记录等功能，从而真正将人员管理的作用发挥至极致。

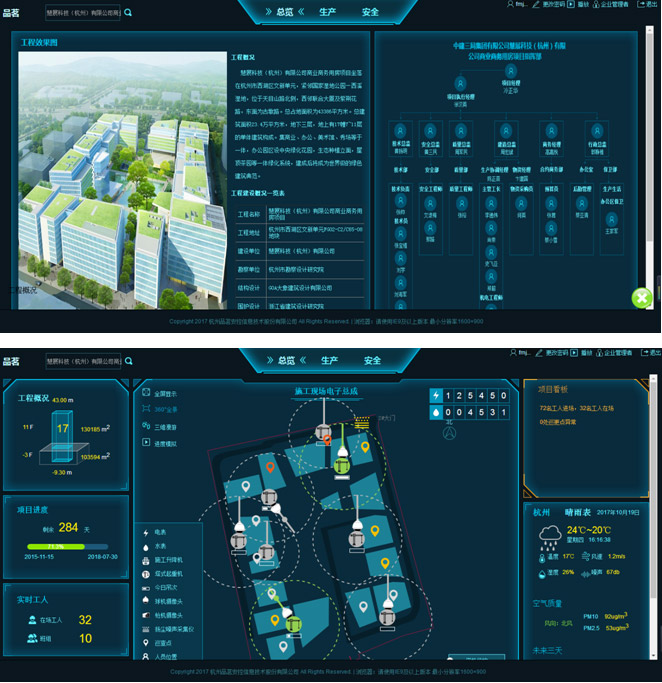

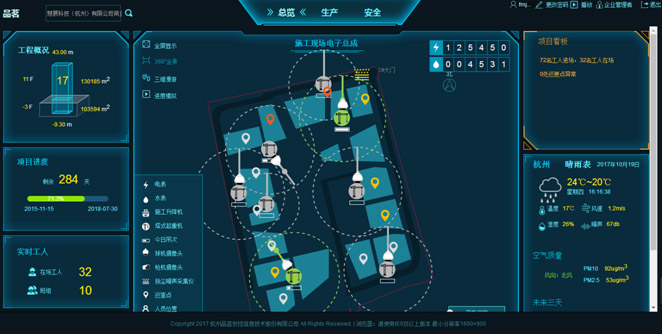

心得体会：我们项目上智慧工地信息化应用成果的展示机目前就摆放在项目部的会议室里，平时的日常管理中也只需要简单的点击操作就能实现我项目的远程现场监控、机械设备工效管理及安全防范、扬尘喷淋联动、关键部位的质安巡检，通过这一系列新技术的落地应用，真切地为施工带来了更高的效率及更多便利。

杭州品茗安控信息技术股份有限公司

第十三届信息化高峰论坛 <智慧工地整体解决方案>

1、主题：品茗股份 — 专业的智慧施工安全综合服务商

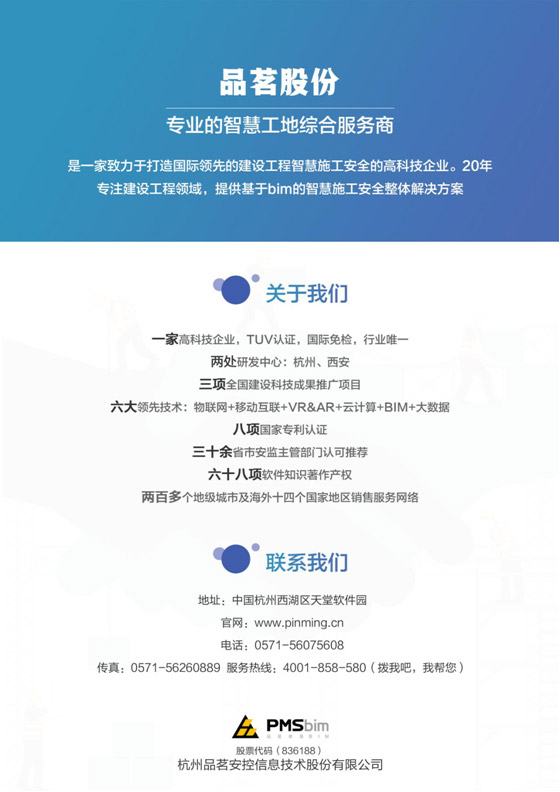

2、公司介绍内容： 杭州品茗安控信息技术股份有限公司（简称：品茗股份），是一家致力于打造国际领先的建设工程施工安全物联网的高科技企业。20年专注建设工程领域，提供基于BIM技术的智慧施工安全整体解决方案

一家高科技企业，TUV认证，国际免检，行业唯一

两处研发中心：杭州、西安

三项全国建设科技成果推广项目

六大领先技术：物联网+移动互联+VR&AR+云计算+BIM+大数据

八项国家专利认证

三十余省市安监主管部门认可推荐

六十八项软件知识著作产权

两百多个地级城市及海外十四个国家地区销售服务网络

品茗智慧工地整体解决方案，围绕施工现场危险源管控要素，运用物联网、互联网、移动互联网、云技术、大数据、BIM、VR&AR等技术构筑智慧工地云平台，以提供施工全过程人员管理、重大危险源监控及绿色施工的智慧型系列软硬件产品，随需定制，有机组合，布局整个智慧化建筑施工产业链，为广大客户提供卓越的有竞 争力的建筑施工智慧化整体解决方案。
