上海市第六人民医院科研综合楼

本项目位于上海市徐汇区宜山路600号 ，结构类型为钢筋混凝土框架剪力墙结构 。科研综合楼地上18层、裙房4层、地下2层 ，建筑面积为地上3 1470 ㎡；地下6500㎡。 建筑分类一类高层 ，耐火等级一级 。科研综合楼地下一层和地下二层局部吖设人防 。智能立体车库地上1层 、地下4层 ，建筑面积为地上211㎡；地下8950 ㎡。建筑分类为一类 ，耐火等级为一级。地下车库分类为二类车库 ，车位有300 。

BIM应用点及内容：

根据上海市建筑业协会及施工单位要求 ，我公司针对本项目实际实际情况制定相应BIM应用点，主要包括：（1） 、虚拟仿真动画 （2）、三维场地布置 （3）、临边防护及成品保护 （4）、4D施工模拟 （5）、模板支架 、外脚手架方案优化 （6）、预制加工 （7）、砌体排砖 。

根据相应BIM应用点，我公司选择了包括Revit 、Navisworks 、Lumion 、品茗三维施工策划软件 、品茗脚手架工程设计软件 、品茗模板支架工程设计软件 、品茗安全计算软件等在内的一系列软件实现建设施工周期的BIM应用，并取得了良好的成效 ，攻克了项目难点，实现了技术创新和管理提升 。

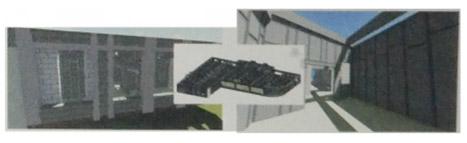

1、虚拟仿真动画

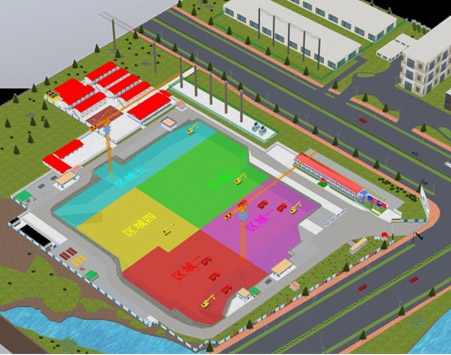

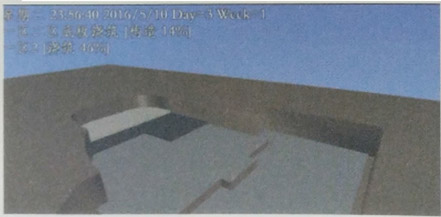

通过使用Navisworks对土万开挖万案进行模拟 ，针对不 同施工段之间的施工顺序及相互衔接关系 ，并结合现场场 地实际情况 ，做出最合适的土方开挖顺序 。

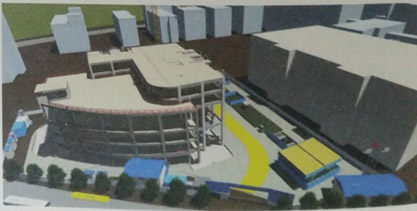

2、三维场地布置

本项目位于上海市徐汇区核心地段 ，施工场地狭小，场地北 侧为 使用中门诊大楼 ，同时东侧宣山路有下穿轨道交通9号 线。为保证医院正常运行、塔吊回转半径范围不超出用地红线的前提下尽量覆盖施工场地 、深基坑施工阶段对轨道交通正常运行不产生影响 ，使用Revit 进行场地布置 ，建立基坑围护模型、主体结掏模型、临设布置模型、周边环境模型对项目所处环境进行还原，综合对比选取最合理的布置方案 ，并通过 Lumion生成漫游动画。 同时根据要求 ，我公司提供每月施工现场形象进度模型用于每月例会汇报工作 ，避免人员进入施工现场可能产生的安全隐患。

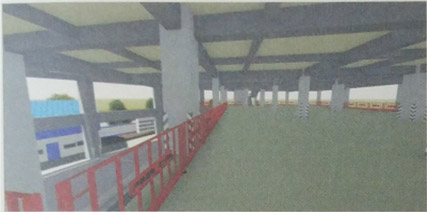

3、临边防护及成晶保护

根据施工单位公司C l标准，使用Rev it创建符合该标准的 定型化临边防护及成晶保护设施，可以较直观的展现企业 形象，同时通过具体的平主剖面及大样圄，起到指导施工作用，进行数量统计后 ，对整体临建设施使用情况进行宏 观把控 。

4、模板支架 、外脚手架方案优化

通过品茗脚手架,模板支架设计软件对本项 目外脚手架及支模架搭设形式进行设计,可以直观展现具体搭设方式， 通过展现细部节点，对施工人员进行直观的技术交底，可以较好提高架体搭设质量 ，确保施工安全 。同时通过对钢 管、扣件、脚手板等防护设施的工程量统计，可以宏观把 控该部分材料的采购及进场计划 。

5、模板支架、外脚手架方案优化

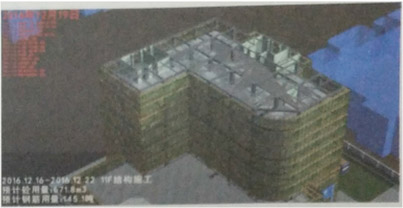

通过品茗三维施工策划软件对本项 目进行整体4 D模拟 ，在 项目建设开始前对各施工流水段衔接关系进行优化 ，合理 安排施工顺序。同时协助施工单位 ，在月度会议上模拟本 月施工进度 ，对建设单位进行较为直观的进度交底。

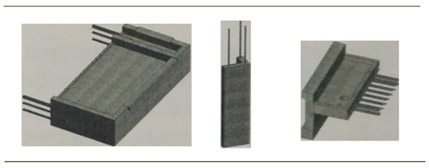

6、预制加工

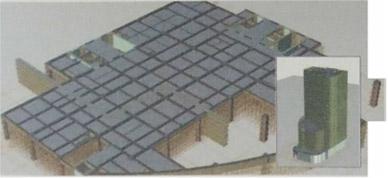

本工程部分构件采用预制加工，通过 Revit对预制构件建 模 ，达到节材的目的，同时确保构件外立面的美观，并确保质量 。

7、砌体排砖

本工程砌体主要分为条板式砌块及蒸压加气混凝土砌块 。 通过 Revit在砌体工程施工前进行砌体排砖，减少了砌体切 割造成的损耗，同时在一定程度上提升了墙面的美观度。

苏州第二图书馆

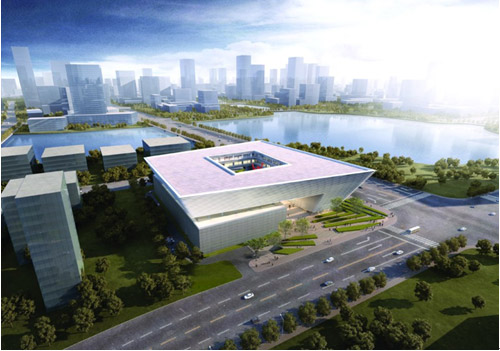

苏州第二图书馆于“十二五”期间正式立项，历经了公开招投标、选址调整、设计方案公开投票等过程，最终于“十三五”开局之年启动建设。图书馆坐落于相城区活力岛区域，华元路北侧、广济北路以西。规划建筑面积45332平方米，设有7层，其中地下1层，地上6层，分为南北两个区域，项目总投资估算为4.8亿元。2014年7月，苏州第二图书馆的三个中标候选方案曾公示并接受市民投票，二号方案“天窗式造型方案”脱颖而出，成为最终设计方案。

位于相城区华元路北侧、广济北路以西地块的苏州第二图书馆正式开建。苏州第二图书馆占地35亩，规划建筑面积达45332㎡，共有7层，其中地下1层，地上6层，最大高度38.6m，结构形式主要为钢筋砼框架剪力墙结构。

（一）深基坑工程

视频连接：https://v.qq.com/x/page/q0511wiotqc.html

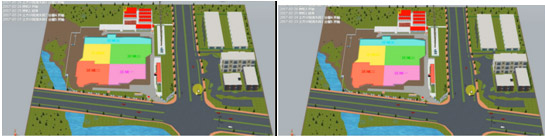

本工程地下车库为地下一层建筑。基坑平均开挖深度为5.4~6m，局部开挖深度8.4～10.9m。土方开挖过程中，项目部通过BIM技术应用，模拟施工，合理安排开挖顺序，及时调整土方机械数量，不断优化生产计划。

（二）脚手架工程

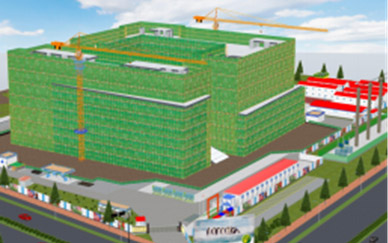

脚手架外立面模型

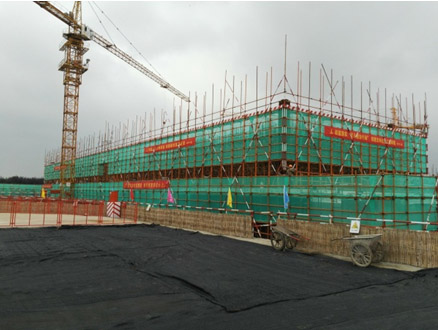

现场施工区域排架搭设图

本工程建筑结构外型复杂，阶梯形悬挑、收缩明显，外脚手架搭设难点较大，项目部通过应用品茗BIM脚手架设计软件，建立了脚手架外立面模型，参照脚手架外立面模型及内部构造，项目部与班组之间多次交流，最终确定了脚手架搭设方案，全部采用钢管扣件式落地脚手架，并利用三维可视化进行安全交底，指导脚手架的搭设，既要确保施工安全，又要确保外立面美观。

（三）高大模板

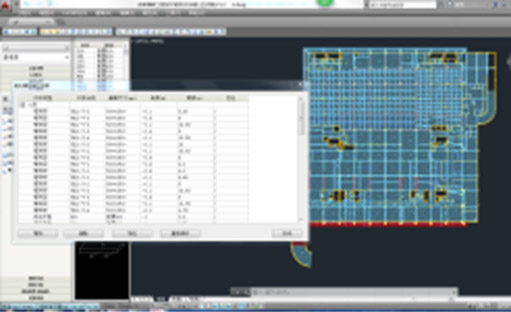

高大模板识别图

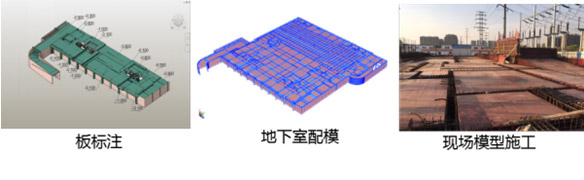

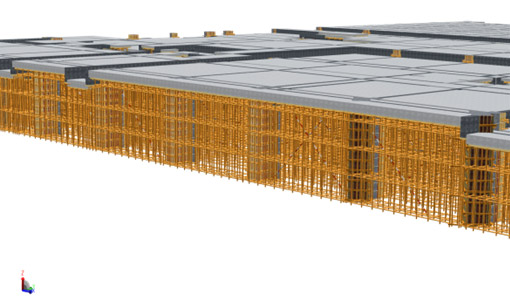

普通模板布置图

本工程，共涉及11处高大模板。多处梁截面较大、部分梁板高度较大，最大高度可达29.2米，施工难度大。

项目部认真对待高大模板施工，通过P-BIM软件自动识别超过一定规模的梁板工程，再通过手工确认，完成高大模板支撑体系方案编制，利用其三维及可视化进行安全交底，确保高大模板施工的安全性。

（四）技术质量方面

1、图纸深化：

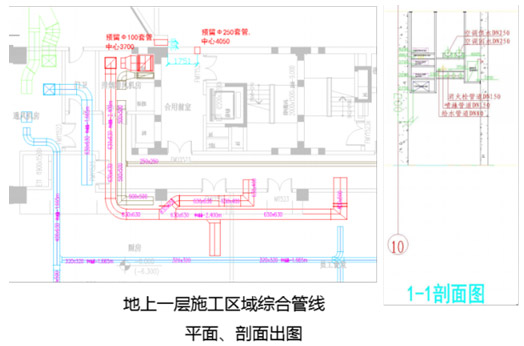

综合管线优化前

综合管线优化后

项目部利用BIM技术，根据结构模型，及时调整和优化机电综合管线，进行碰撞检查，出具相关报告，同时利用BIM技术的漫游技术，进行技术指导，服务于施工，避免后期二次返工。

2、技术交底

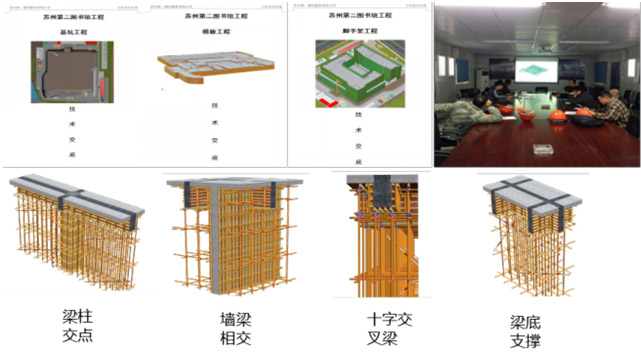

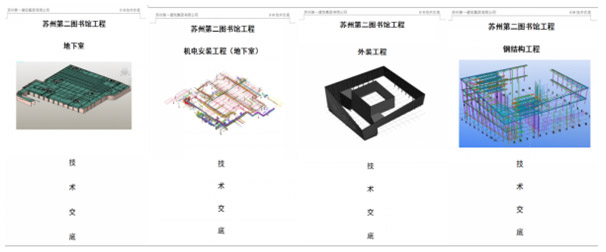

各个专业技术交底

以往各个专业的技术交底都是采用传统的二维交底，本工程对各个专业利用BIM技术，结合影音设备，进行三维可视化交底，使交底多元化，增强施工管理及施工人员的立体三维感，指导施工。

项目部定期组织施工管理人员及各班组长进行BIM交流，通过利用模型的直观性，及时发现问题，严格把控质量。

3、质量管理

项目部管理人员重视将BIM技术应用到本工程中，利用BIM技术的直观性质，对现场的质量进行检查，及时纠正错误，避免返工，提高工作效率。

4、各专业协调与配合

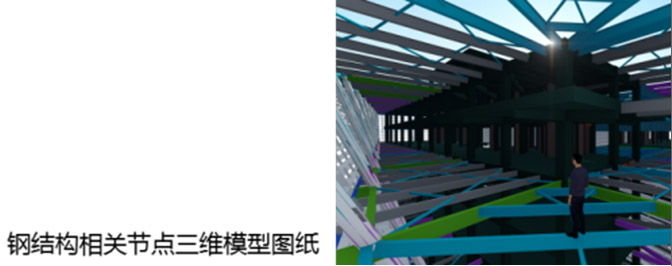

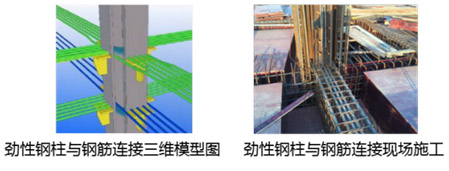

土建与钢建构专业模型结合

土建与机电专业模型结合

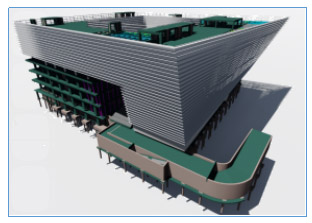

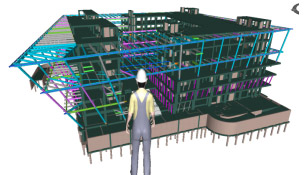

四大专业模型整合

项目部利用BIM先后实现了土建与机电、土建与钢结构、土建与机电、外装、钢结构四大专业的整合，在模型中进行优化，合理优化施工部署，从而更好的指导施工。

项目部充分利用BIM技术的整合功能，借助BIM技术的虚拟技术，进行施工参与各方的协调与配合，能及早发现问题。

BIM小组成员借助BIM云平台，实现BIM成果的资源共享，及时获取各个专业的模型，可以提前发现各个专业存在的问题，及早反应给管理人员，避免返工，提高效率。

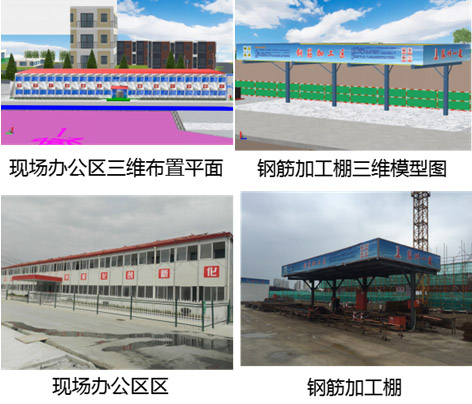

5、绿色施工

现场平面三维布置平面

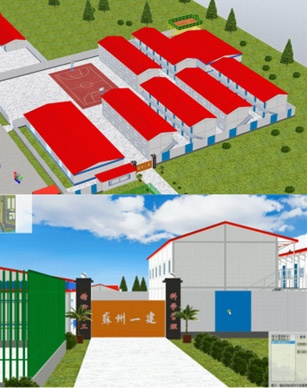

生活区三维平面布置图

项目部利用品茗BIM施工策划软件，进行施工现场平面布置策划，合理规划用地，合理布置各种临时设施。

根据品茗BIM施工策划软件策划后，项目部按照BIM成果，进行施工现场平面布置的检查，发现问题，及时要求整改，为实现省级文明标准化工地及争创全国3A级文明标准化工地提供支持。

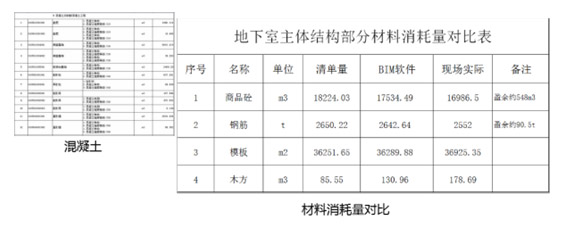

（五）成本核算方面

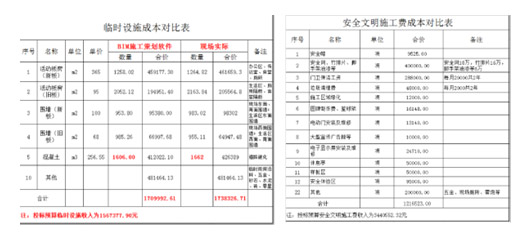

在措施费用有限的情况下，对现场临建工程的工程量分阶段、分使用时间（构件、机械的进出场时间）统计最终临建材料用量，合理有效的计算临建投入成本，确保措施费用的合理投入，并且及时及时进行对比。

在统计对比中发现，通过软件算的临设用量中混凝土的量为1606m3，现场材料统计用量为1662m3。

通过品茗BIM5D管理平台，可查看相关构件的工程量，可以得出，钢筋、混凝土、模板等工程量，为现场材料的采购提供依据，便于及时进行用量对比。如现场根据BIM技术，采购直径8、10、12、14、16、18、20、22、25、28的三级钢2623.79吨，直径6.5、8的一级钢19.125吨。共计2642.915吨，目前实际使用2522吨。

品茗P--BIM理念

PBIM是围绕工程项目的主要角色，以设计师、预算员、技术员、施工员、项目经理等主要岗位，配合工作场景和业务形态而设计的岗位级BIM应用工具。

PBIM是基于品茗在工程造价、工程施工、工程管理等领域十余年和技术开发，为提升建设工程信息化领域全生命周期的专业BIM应用。

利用品茗多年的技术积累打造的专业性BIM应用工具

PBIM是结合BIM技术特点及用户实际需求，打造操作便捷，实施简单，价值落地的BIM产品，以BIM技术应用落地为初衷，让BIM应用卓有成效。

以用户为核心，打造价值落地的实用型BIM应用工具

地址：杭州市西斗门路3号天堂软件园B幢C座4F

服务热线：400-600-1930

网站：www.pinming.cn

服务平台：www.pmddw.com

品茗P--BIM产品简介

1.品茗BIM脚手架工程设计软件

这是一款通过BIM应用，解决建筑外脚手架工程设计的软件。该软件能通过自动识别建筑物外轮廓线，并对于整栋建筑物立面进行智能分析，通过软件内置的智能计算核心、智能布置核心，对于工程进行智能分段、智能计算、智能排布，可自动生成既满足安全计算又符合现场施工要求的脚手架。软件还创新研发了“三线”布置脚手架技术，实现了一键生成脚手架的同时，还可由用户任意调整、修改自动生成结果，真正意义上实现了用户自定义的最大化需求。

2..品茗BIM施工策划软件

品茗三维施工策划软件基于BIM技术开发，可将传统二维平面布置图快速转化为三维平面布置图，同时可直接生成施工模拟动画。软件操作流程完成依据目前技术人员采用CAD绘制平面布置图习惯打造。同时在软件中内置了大量临时板房、塔吊、施工电梯等构件，并支持用户revit、3dmax等软件的导入，可大大提高绘图效率。软件内置品茗安全软件临时设置安全计算模块，可对于平面布置图中的防护棚、临水临电等进行智能计算分析，确保平面布置图的准确落地。布置完成后可进行工程量的统计。

3.品茗HIBIM软件

品茗 HiBIM 是基于 Revit 平台，针对中国用户使用习惯打造的 BIM 应用引擎。品茗HiBIM是BIM时代revit插件的集大成者。

HiBIM是集高效建模翻模、专业深化设计、规范出图、精确出量、万余族库于一体的BIM应用入口，充分利用了Revit平台自身的三维建模精度和可拓展性，为后期模型的复用提供逼真的可视化效果，并巧妙的串连了工程项目的设计、施工、监理、造价咨询、运维等全生命周期，给用户带来了极大地效益。

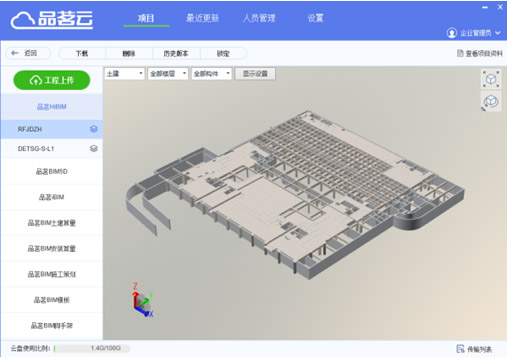

4.品茗BIM云协同管理平台

品茗云协同管理平台（以下简称“云平台”）是品茗P-BIM系列的一款依托于云计算技术与互联网技术的应用产品。面向建设工程项目各方的工程项目数据管理及多方协作平台。通过协同管理，改善目前项目管理的复杂，参与方信息不对称、建设进度管控等问题。帮助用户在云端数据存储及数据管理应用。云平台基于品茗内部BIM技术研发，拥有多终端可使用多场景协作，使团队在项目过程中更便捷高效。
