中建三局二公司武汉长江航运中心项目智慧工地亮点介绍
一、项目概况
| 工程名称 | 武汉长江航运中心工程 |
| 建设规模 | 总建筑面积494368㎡，设4层地下室；合同额23.5亿；1#主塔楼65层，高约330m；5#、6#楼高约163.5m；7#楼高约59.25m；2#裙楼高约36.0m |
| 建设单位 | 武汉长江航运中心实业有限公司 |
| 勘察单位 | 中南勘察设计院（湖北）有限责任公司 |
| 设计单位 | 上海现代集团申元岩土工程有限公司 中信建筑设计研究总院有限公司 |
| 监理单位 | 武汉鸿诚工程咨询有限公司 |
| 总包单位 | 中建三局二公司 |
| 功能服务 | 商务办公、商业服务、文化娱乐、高档居住为主的综合体建筑 |
二、智慧工地亮点介绍

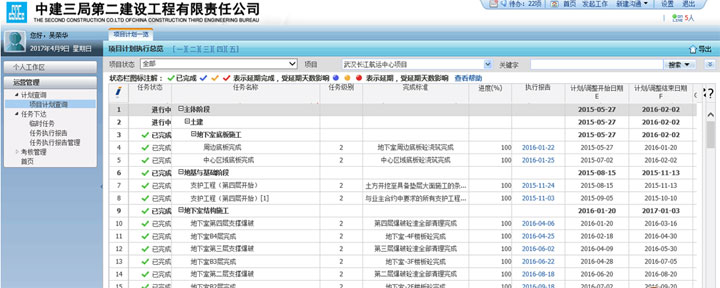

2.1、工期计划管理系统
中建三局二公司计划管理系统，从2012年正式上线运行至今，已经过3年，计划系统也已更新到2.0版本，运行效果已较为成熟。根据项目种类区别，公司制定了住宅类工期节点模型、场馆类工期节点模型、公建类工期节点模型、基础类工期节点模型、电厂类工期节点模型等，将各类项目进度计划节点，细分为一级、二级、三级节点，分公司、公司逐级考核。项目上每个节点的启动报告、过程报告、完成报告，均在计划系统线上实时运行，分公司、公司逐级考核。对未按时完成的节点，计划系统亮红灯警示，分公司、公司根据红灯情况，约谈红灯所在项目，找出工期滞后原因，制定相应对策，调集分公司、公司资源，全力确保项目履约按时完成。借助计划管理系统，分公司、公司可全面了解所有在建项目进度履约情况，及早知晓项目履约风险，及时化解，为公司整体履约质量奠定良好基础。
电脑版

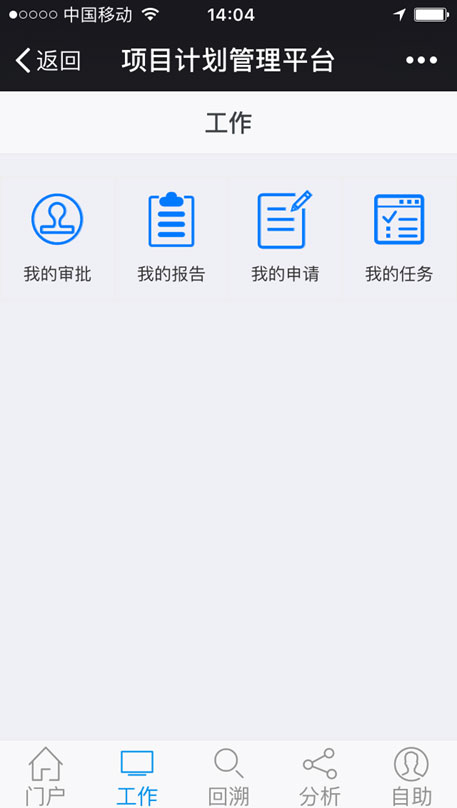

移动端

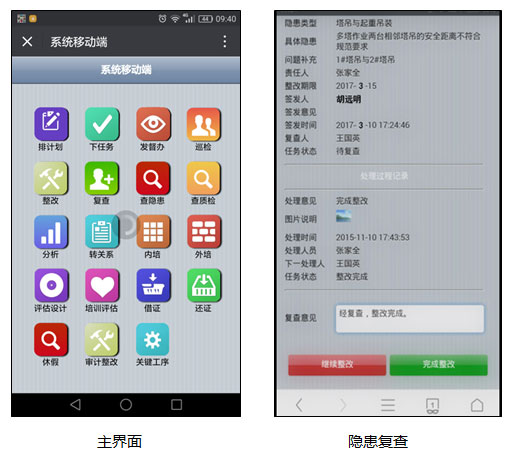

2.2、安全系统移动端管理技术
控制安全隐患、防范安全事故的发生是项目当前安全管理面临突出的矛盾，传统的安全检查整改方式已遭遇瓶颈，如何通过信息化手段创新检查、监管方式尤为迫切。
1、依据国家法规、行业标准、企业规定等，开发房屋、市政建筑工程“安全隐患库”，对隐患进行分级，并内置于该系统，保证符合一系列要求。
2、利用互联网平台，让互联网与传统的施工安全检查方式进行深度融合，推动“互联网+”在建筑行业的发展。
3、在中建系统首家推出基于过程管理的安全检查整改信息系统，抢占行业制高点。

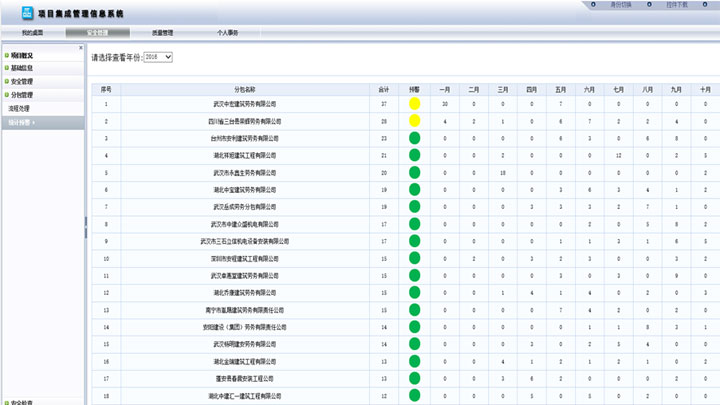

分包不良行为管理信息系统：

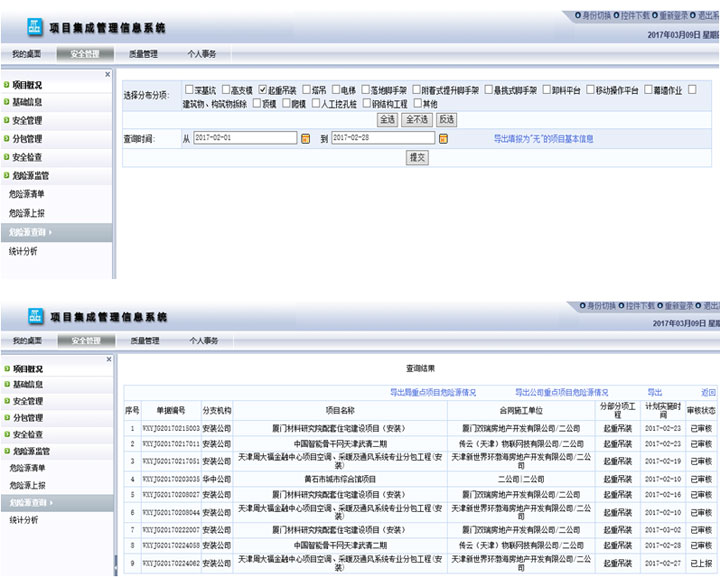

危险源动态监管信息系统：

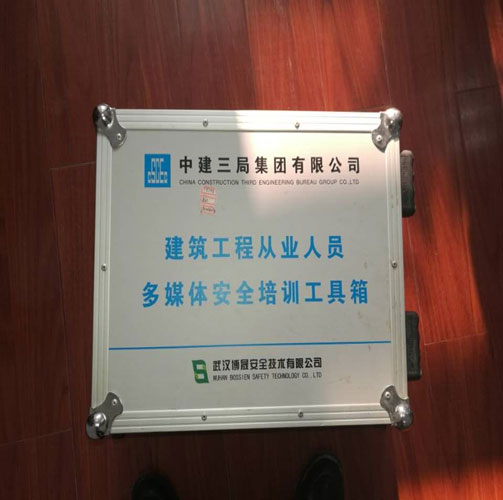

移动式多媒体安全培训箱：
2.3、大型设备智能化管理系统
设备关键工序管理系统对大型机械设备关键工序作业进行实时监控，主要实现以下功能：
一是实现设备需用计划网上审批。
二是实现设备进场源头控制。将工程局设备品牌准入目录及公司设备使用年限要求写入系统，杜绝小品牌、老旧设备进入施工现场。
三是实现设备单机管理。该系统以单台设备为单元模块，记录每台设备的进场、安装、顶升、拆除等记录。
四是实现设备关键工序作业的流程化管理。从作业申请、审批、旁站、销项对每一次作业进行实时监控。
五是实现设备大数据统计分析。目前可对全司在用设备进行台数分类占比、型号占比、关键工序作业进行实时统计分析。

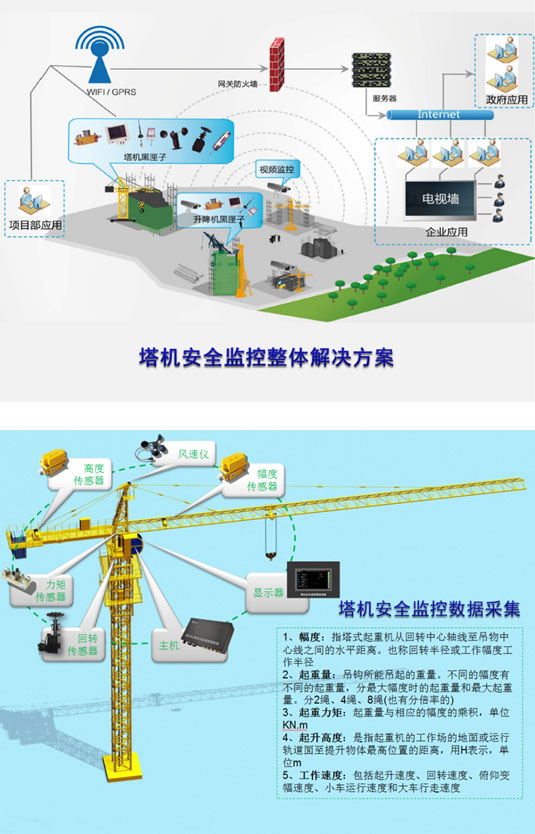

1、塔吊及大型设备的相关重要数据的信息传输技术
塔吊监控系统是塔吊全过程安全监督管理系统的简称，从建筑施工塔式起重机的选型开始，到塔式起重机完全拆除为止的生命周期当中，通过信息化手段进行塔式起重机安全备案管理、塔基和附着设计与施工、塔式起重机运行全过程监控记录、塔式起重机安装拆除过程防倾覆控制、群塔防碰撞的一整套监控系统，本系统由植入式硬件设备和专业设计分析管理软件共同组成，体现对塔式起重机一个生命周期的全过程监控，从而达到安全生产的根本目标。

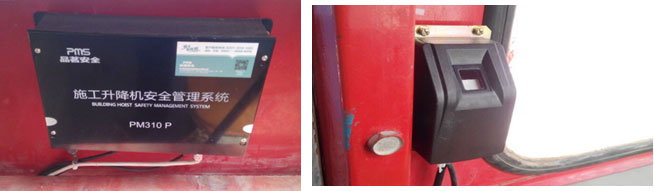

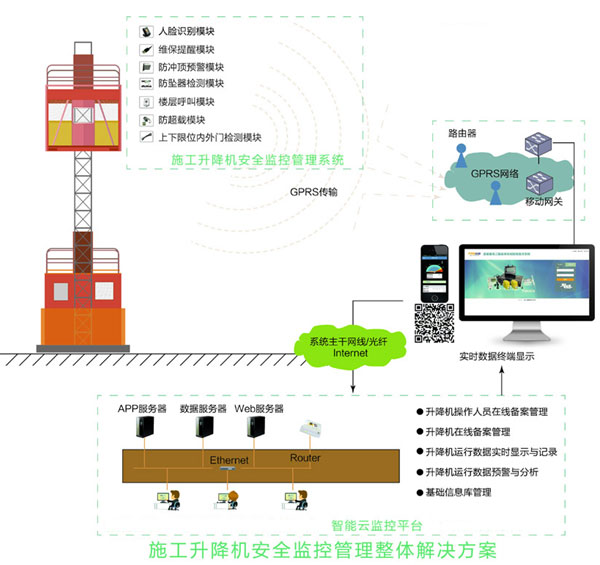

2、施工升降机安全管理系统
施工升降机安全监控管理子系统，重点针对施工升降机“非法人员操控施工升降机”和“维保不及时，安全装置易失效”等安全隐患，一方面通过高端生物识别技术，利用人脸的唯一性及便利性，实现升降机操作人员的持证上岗，有效控防“人的不安全行为”；一方面强化源头管理，通过维保周期化智能提醒模块，实现维保常态化监管，有效预防“物的不安全状态”。同时结合无线通讯模块，更可实时将施工升降机运行全过程数据传输并留存至建筑起重机械安全监控云平台（PC端\手机端）及升降机黑匣子上，实现数据事后留痕可溯可查，事前安全可看可防。
指纹识别系统
2.4、项目管理信息化平台技术
1、免费WIFI覆盖
劳务作业人员通过安全答题可免费使用网络项目根据答题分数在班组中树立典型评选优秀促进作业人员自己懂安全、管安全
2、H5宣传
新媒体时代，H5宣传是现在的重要趋势。覆盖全终端的技术、适合快速浏览传播等优势使得H5宣传在品牌传播、活动运营、产品展示、总结报告等多种场景都可以起到非常显著的效果。H5 应用于建筑行业宣传在业内并无先例，长江航运中心项目便实现了从“0”到“1”的创新突破。
长航项目运用H5的互动技术优势，聚焦项目信息，可以加深参观者对于项目的理解和认识。更高质量、更人性化的设计也令项目报告更加有趣生动，促成观者分享传播。
H5交互主页

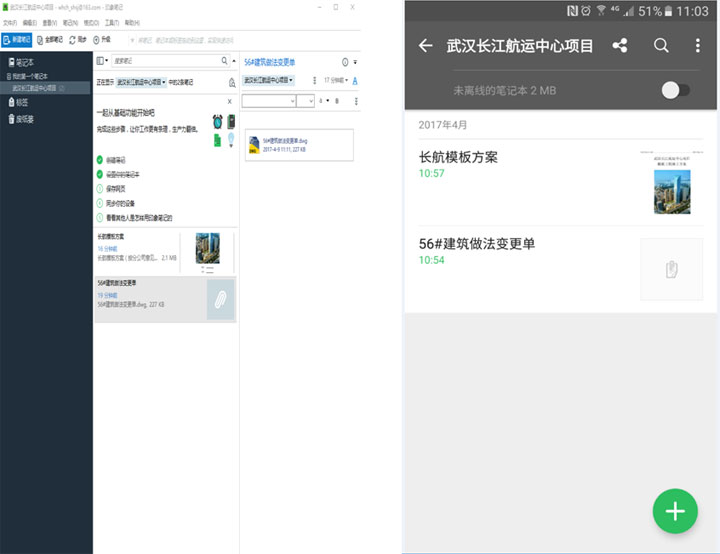

3、印象笔记
为了满足施工现场信息的快速传递，及时进行设计变更、技术洽商等设计文件的下达，项目使用印象笔记对各个层级进行相关信息的传达。
打开手机印象笔记APP的瞬间，电脑端记录的笔记、截图、接收的文件会一一出现在你的手机屏幕上，只需点击共享，每位被选中的同事便会在他的笔记中看到相应的内容。
2.5、项目智能化管理

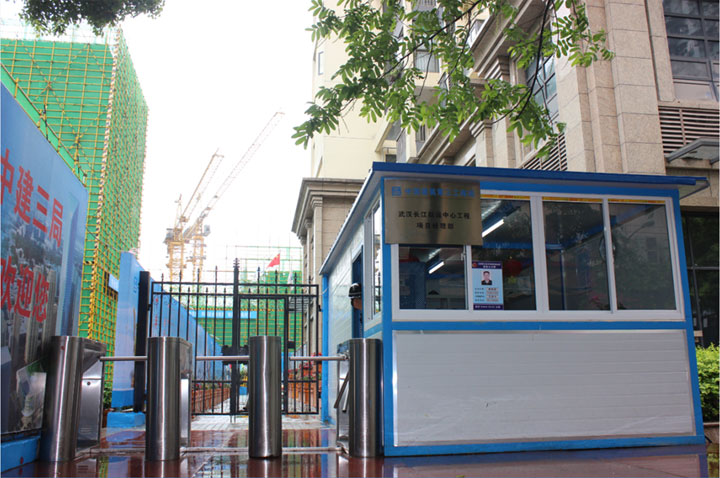

1、一卡通管理系统
本项目在‘智慧工地’建设中，将门禁、考勤、签到等合而为一，对项目员工实现了‘一卡通’管理。特别是使用电子门禁后，大门处于常闭状态，既可防止闲杂人员的闯入，又保障了项目公私财产的安全，还确保了项目的正常办公秩序。

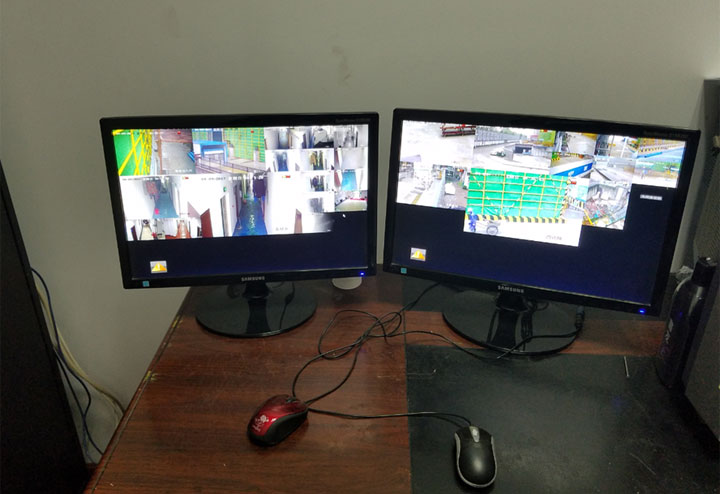

2、工地智能监控系统
工地安装存储网络视频服务器，通过摄像机采集图像，可实现工地的可视化及远程管理。监控范围全覆盖；图像清晰。在工地大门、材料堆场、工人生活区、管理人员生活区、高空作业设备等前端监控点安装球形或枪形摄像头，实时监控网络内各路视频。视频信号可通过无线或有线方式传输到监控中心，支持多画面切换、定时录像、视频抓拍等功能。
项目通过在道路、塔吊、办公及生活区布置24部高清摄像头，实现项目全监控，真正做到全方位监控。
3、智能照明系统
为保障施工人员宿舍用电与消防安全，项目设计出一套“生活区手机APP智能控制系统+直流12V供电系统+烟雾报警系统”，该系统在满足工人日常用电需求的同时，极大提高了宿舍用电安全性，避免消防事故的发生。
通过生活区手机APP智能控制系统，项目管理人员能够轻松实现对施工现场及生活区用电集中化的日常使用监管，对用电设备也能有效进行节能管控，并可由定时或远程单独控制工人宿舍USB插座、直流12V低压照明、热水器、空调（暖气）等用电设备。此外，还可远程查看房间环境温度，根据温度及时间设定自动开启空调或暖气。
低压直流12V供电系统分为12V LED照明灯具和12V USB充电，该系统具有安全、节能、免维护等诸多优点。
办公区、生活区用电智能控制系统
2.6、其他相关技术

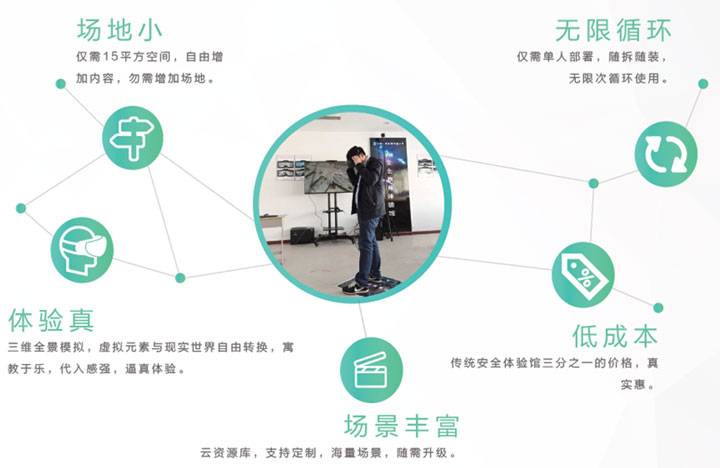

1、VR安全体验
V R 安全教育体验馆，利用前沿成熟的V R & A R 技术，配备精良优质的硬件产品（ V R 头盔、眼镜、手柄、基站、电脑等），沉淀2 0 余年施工安全信息化管理经验，充分考量基础施工、主体施工、装饰施工三阶段六大安全隐患，以纯三维动态的形式逼真模拟出十八项V R 应用场景，虚拟元素创造现实世界的完美安全教育沉浸体验，最终实现“安全大计、预防为主”的战略目的。

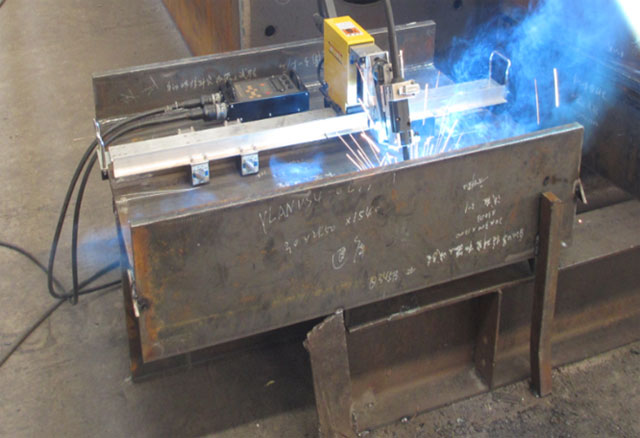

2、焊接机器人施工技术
因项目巨型钢柱和钢板剪力墙焊接工作量巨大，需要大量的焊接工人且焊接时间较长，为解决此问题，本工程和武汉绿地项目与华中地区焊接机器人厂联合研发钢结构施工现场焊接机器人。

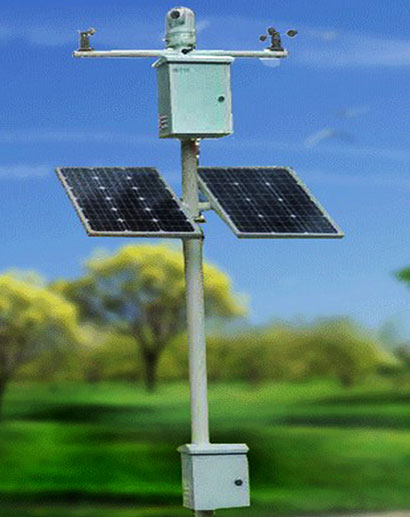

3、环境检测系统
本项目在工地门口安放了一台环境检测仪，实时检测场地的温度、噪声、PM2.5等数据，可以让管理人员第一时间做出相应处理措施。同时本项目还安装了自动“喷淋降尘系统”，自动‘喷淋降尘系统’根据设置时间自动开启和关闭，保障了施工现场内及周边道路一直保持潮湿状态，无扬尘现象发生，确保了文明施工。”
扬尘监控系统
4、BIM施工应用
4.1、三维模型优化现场施工
本工程底板造型千奇百怪，主塔楼下型钢支撑复杂多变，项目通过三维立体模型模拟施工实景，更直观、有效的指导现场的实际施工。

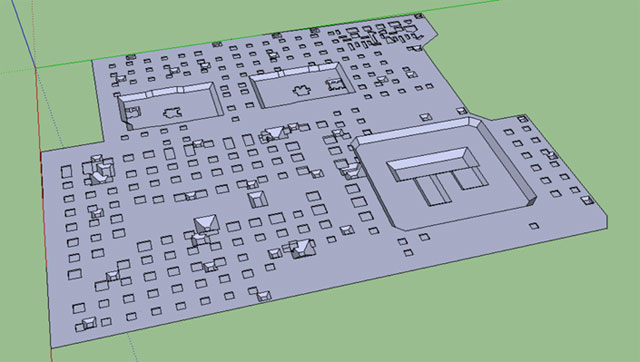

底板3D模型
主塔楼底板型钢3D模型

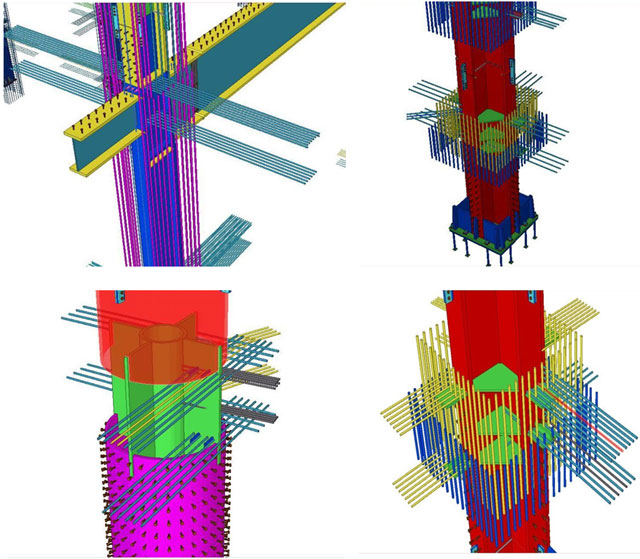

4.2、BIM技术应用：钢构节点深化
对复杂节点进行钢筋排布，通过BIM技术三维可视化、协同性和信息可提取性的特点，构建实体模型，对复杂节点按照设计图纸配筋，对钢筋穿插、定位进行模拟，解决钢筋、大预埋件、钢骨柱相互冲突问题，指导现场施工。

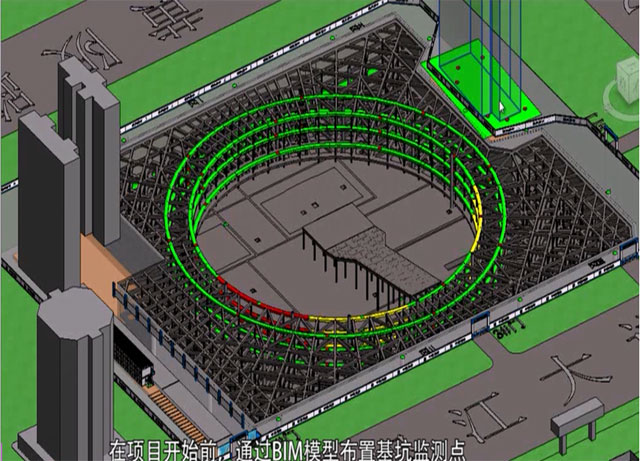

4.3、支撑变形智能报警系统
通过BIM模型布置基坑监测点，通过可视化直观地表现，优化监测点的布置，将基坑监测报告与每个监测点的模型对应形成链接，实现快速通过模型调取监测数据，直观对基坑进行动态监测。

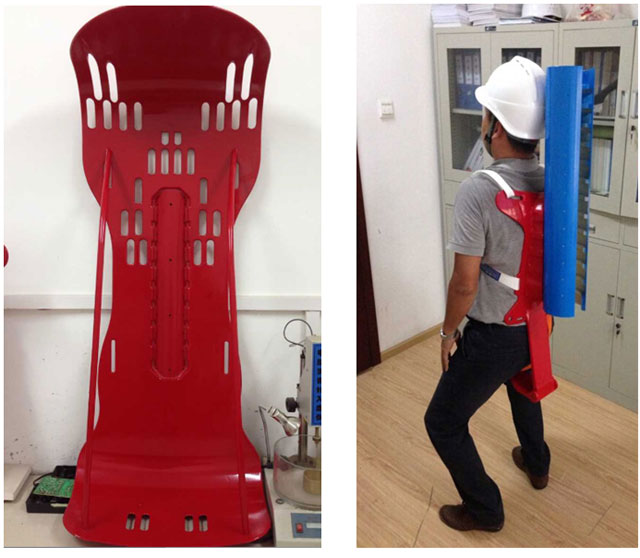

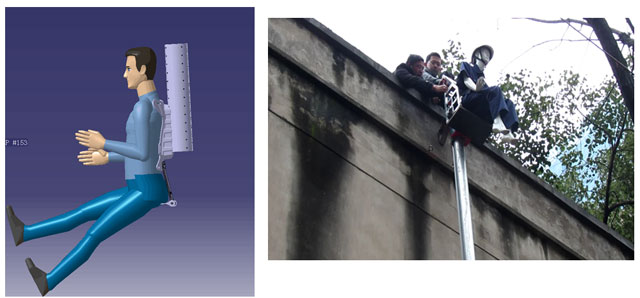

5、超高层逃生技术
① 背景与思路
超高层建造过程中火灾及突发事件频发、施工人员安全逃生困难
② 人装置设计与优化
设计了多种背包座椅形式，减轻装置重量，方便人员使用。
③ 主要特点
机理简单：简单的切割磁感线运动
非能动：无需能源配置
不受高度限制：其为匀速运动，与高度无关
6、无人机远程监控系统
利用无人机对现场进行空中巡查辅助安全监管，人员在地面操控飞行，无人机可通过高清摄像头将摄制的画面实时传输到地面，可在空中进行多角度高清拍照或视频录制。
通过控制无人机飞行到人到不了、看不到、危险的地方进行检查，如大型设备尖端部位、高处临边等危险区域进行安全巡查；制定拍摄周期，记录现场各区域施工动态，及时了解现场作业区的活动信息；大型活动、应急演练全方位监控，将画面即时传输给地面直播中心；.参与应急救援，无人机可快速到达现场，通过航空视角第一时间提供现场信息，及时掌握现场救援进度，对应急资源的分配、调度工作提供了较大的便利。

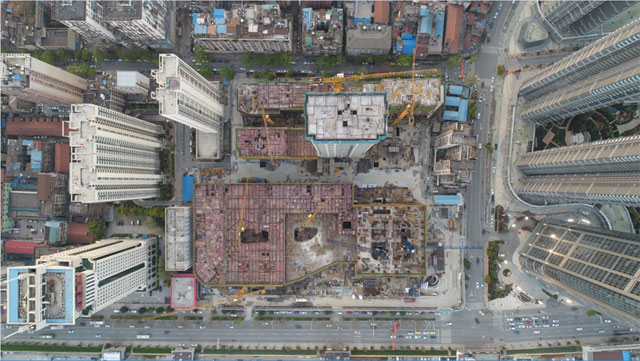

无人机拍摄项目照片
7、时光与空间的结合

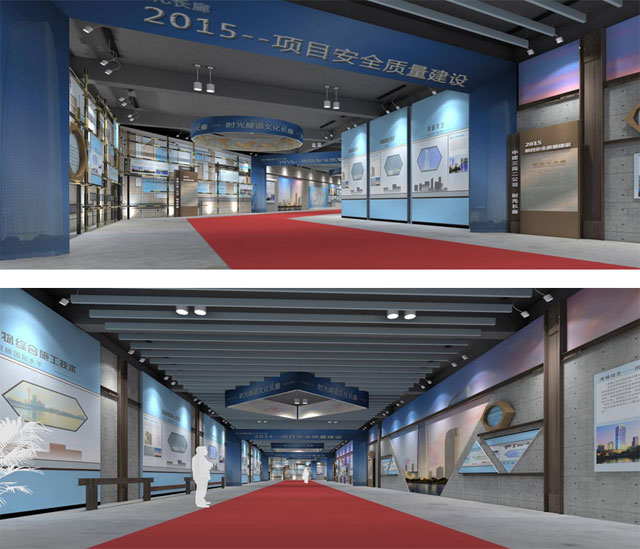

7.1、穿越时间的阳光隧道——时光隧道
项目利用2#楼开间大、层高高的特点，结合项目宣传需要，在2#楼设置时光隧道文化宣传长廊，以时间轴为主线，将项目工程大事记，技术专题、企业文化和员工风采等几大板块进行排列组成，内容覆盖了项目自开建以来的发展成就、取得荣誉、工程重难点、社会责任、项目理念、员工活动等方面。
整个长廊的层次会随着展示内容的不断深入而改变，从雕刻、平印、凹凸造型、立体字等……层层深入，给参观者不一样的视觉感受，也加深他们对“诚信、创新、超载、共赢”的企业精神和优良的管理理念的了解。

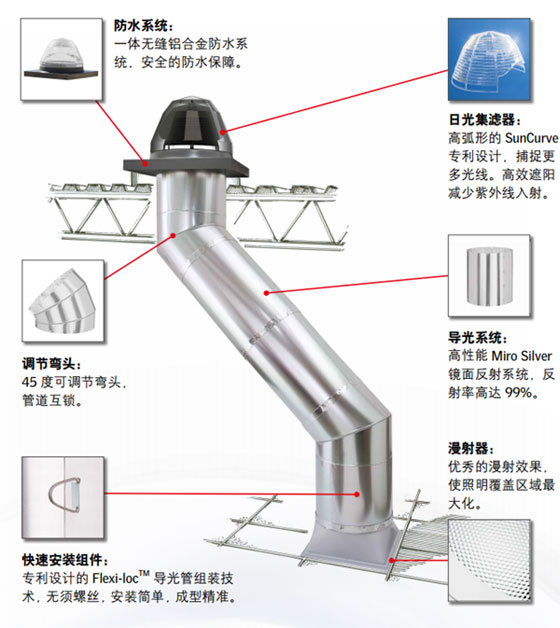

7.2、穿越空间的阳光隧道——导光管应用
为了响应绿色建筑的号召，本工程特采用了导光管进行地下室的照明，共设计了37个导光管，导光管具有节能环保、健康安全、高效便捷的优点，能有效的为绿色建筑、LEED评估加分。
